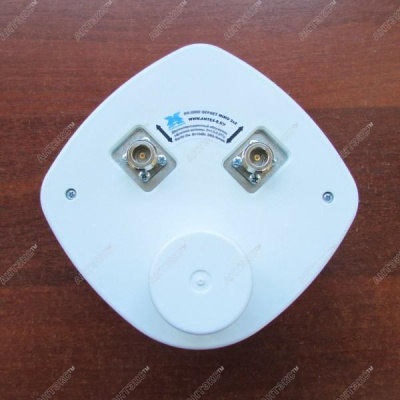

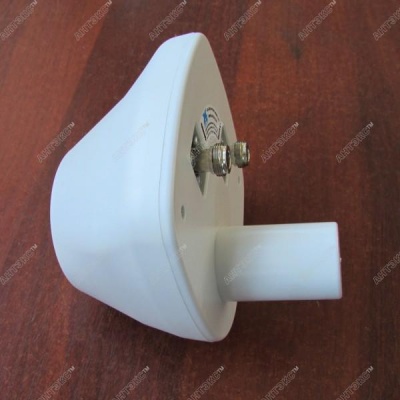

Антэкс AX-1800 OFFSET MIMO 2x2 облучатель для офсетной антенны, 2G/LTE

Артикул: 4682

1 330 руб./шт

Есть в наличии (24)

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Описание

Облучатель AX-1800 OFFSET MIMO 2x2 используется совместно с с офсетной зеркальной антенной (не входит в комплект) для увеличения дальности работы 4G-модемов, в диапазоне 1.7÷1.9 ГГц . Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторов. Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус. Разъемs антенны имеют короткое замыкание по постоянному току между внешними и внутренними проводниками.

Для подключения облучателя к роутеру/модему используется кабель c волновым сопротивлением 50 Ом. Сединения обеспечиваются при помощи N-разъемов. Разъемы данного типа являются наиболее надежными в диапазоне 1.7÷1.9 ГГц.

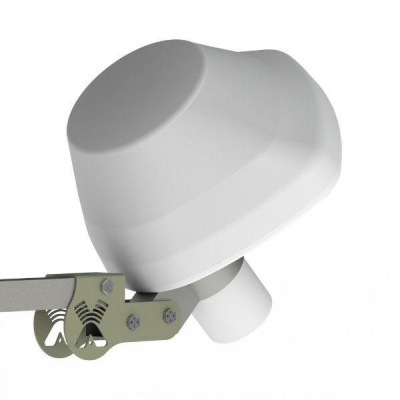

Компоновка облучателя позволяет изменять угол наклона поляризации в стандартном держателе спутникого рефлектора в пределах углов +/-45 градусов.

Электрические характеристики

Рабочий диапазон частот, МГц

1700-1900

Собственное усиление, dBi

9-10

Результирующее усиление и ширина диаграммы направленности по уровню -3дБ при различных диаметрах офсетной параболической антенны (на частоте 1800 МГц)

0,55м	18,5dBi	15 гр.
0,6м	19,5dBi	14 гр.
0,9м	23dBi	9,5 гр.
1,3м	26,0dBi	6,5 гр.
1,5м	27,5dBi	6 гр.

Ширина ДН в Н-плоскости по уровню -10dB, град

110÷120

Ширина ДН в Е-плоскостипо уровню -10dB, град

90÷96

Развязка между входами антенны, не менее dB

Входное сопротивление, Ом

КСВ в рабочем диапазоне частот, не более

1,5

Допустимая мощность, Вт

Поляризация

вертикальная+горизонтальная

Механические характеристики

Масса, г

410

Габаритные размеры, м

0,145х0,145х0,145

Разъемы

2 х N-female

Материал облучателя

оцинкованная сталь, латунь

Защитное покрытие

порошковая полимерная краска

Материал защитной коробки

морозостойкий поликарбонат

Характеристики

Рабочий диапазон частот, МГц	1700-1900
Усиление, dBi	9
Волновое сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1.5
Допустимая мощность, Вт	10
Разъем	2xN-female
Технология MIMO	Mimo 2x2
Гарантийный срок, мес.	12
